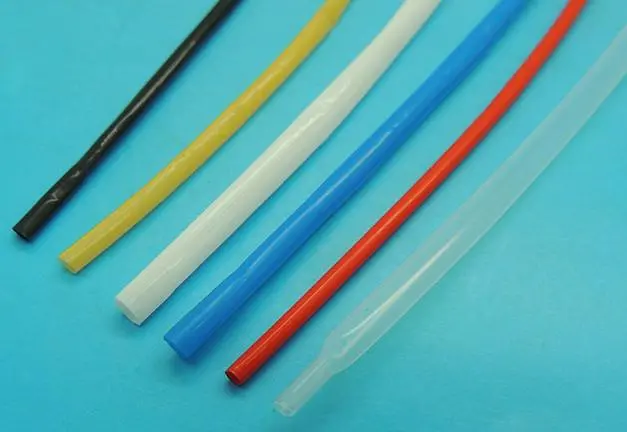

Tubo termorretráctil de PTFE
SBD-PTFE-HST
Número de modelo: SBD-PTFE-HST
Temperatura de trabajo: -65ºC ~ 260ºC
Temperatura de contracción: > 350ºC
Relación de contracción: 1,7:1 / 4:1
Estructura
El tubo termocontraíble de PTFE se aplica politetrafluoroetileno (PTFE) importado. El tubo termocontraíble de PTFE tiene una excelente resistencia química, al calor, a la intemperie y a la corrosión. Posee excelente rigidez y transparencia. Cumple con RoHS y Reach.
Uso
Ampliamente utilizado en electricidad, informática, electrotérmica, aeroespacial, militar y de telecomunicaciones, etc. Como
Minitransformador, sensor especial, vaso sanguíneo artificial.
Especificación
Fusión | ≥450ºC |
Constante dieléctrica (*)50HZ | ASTM D 792, 2,1 g/cm3 |
Rigidez | 85 |
Corrosión del cobre | ASTM D2671 B, sin corrosión |
Propiedad antibiótica, Propiedad de resistencia a la erosión | Excelente |
Dureza (doblar, doblar, rasgar, etc.) | Excelente |
Resistencia a la tracción MPA (KGF/cm) | IEC 811-1, 19Mpa |
inflamabilidad | ASTM D2671, Autoguinesh |
Fuerza de ruptura | VDE 0303 parte 2, 26 KV/mm |
Apariencia | Suave, sin pelaje ni defectos visibles, sin impurezas |
Alargamiento | IEC 811-1-1, 200% |
Resistencia | ASTM D2671 A, resistente al desgaste, antiácido y antivirus. Descarga de corona, resistencia a disolventes, etc. |
Ambiente | No peligroso para los humanos y el medio ambiente |
Dimensión
Especificación del tubo termocontraíble de PTFE (1,7:1)
Tamaño (mm) | antes de encogerse | Después de encoger | pared delgada | pared gruesa | ||
Diámetro interior (mm) | Diámetro interior (mm) | Antes de encoger(mm) | Después de la contracción (mm) | Antes de encoger(mm) | Después de la contracción (mm) | |
Φ0.5 | 0,5±0,2 | ≤0,30 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1.0 | 1,0 ± 0,2 | ≤0,60 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1.2 | 1,2±0,2 | ≤0,70 | 0,10±0,05 | 0,15±0,05 | 0,13±0,03 | 0,20±0,03 |
φ1.5 | 1,5±0,2 | ≤0,90 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.0 | 2,0 ± 0,2 | ≤1,30 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.2 | 2,2 ± 0,2 | ≤1,40 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.5 | 2,5±0,2 | ≤1,50 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.7 | 2,7±0,2 | ≤1,60 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3.0 | 3,0±0,2 | ≤1,80 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3.5 | 3,5±0,2 | ≤2.0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3.8 | 3,8±0,2 | ≤2,2 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4.0 | 4,0±0,3 | ≤2,5 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4.5 | 4,5±0,3 | ≤2,7 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4.8 | 4,8±0,3 | ≤2,9 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ5.0 | 5,0 ± 0,3 | ≤3.0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ6.0 | 6,0±0,3 | ≤3,6 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ6.5 | 6,5±0,3 | ≤4.0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ7.0 | 7,0±0,3 | ≤4,2 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ8.0 | 8,0±0,3 | ≤4,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
φ9.4 | 9,4±0,3 | ≤5.0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ10 | 10±0,3 | ≤5,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ11 | 11±0,3 | ≤6,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12 | 12±0,3 | ≤7,1 | 0,20±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12.7 | 12,7±0,3 | ≤7,5 | 0,2±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Especificación del tubo termocontraíble de PTFE (4:1)
Tamaño (mm) | Antes de encoger (mm) | Antes de encoger(mm) | Después de la contracción (mm) | Después de la contracción (mm) |
Diámetro interior | Pared delgada promedio | Diámetro interior | Grosor de la pared | |
φ1.5 | 1,5±0,5 | 0,07±0,04 | ≤0,40 | 0,25±0,05 |
φ2.0 | 2,0 ± 0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ2.5 | 2,5±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ3.0 | 3,0±0,6 | 0,07±0,04 | ≤0,70 | 0,25±0,05 |
φ3.5 | 3,5±0,6 | 0,07±0,04 | ≤0,80 | 0,25±0,05 |
φ4.0 | 4,0±0,6 | 0,07±0,05 | ≤1,00 | 0,25±0,05 |
φ4.5 | 4,5±0,6 | 0,07±0,05 | ≤1,20 | 0,30±0,05 |
φ5.0 | 5,0 ± 0,6 | 0,07±0,05 | ≤1,30 | 0,30±0,05 |
φ6.0 | 6,0±0,6 | 0,10±0,05 | ≤1,50 | 0,30±0,05 |
φ8.0 | 8,0±0,6 | 0,10±0,05 | ≤2.0 | 0,35±0,05 |
φ9.0 | 9,4±0,6 | 0,10±0,05 | ≤2,4 | 0,35±0,05 |
